DamLive

DAM (Dike strength Analysis Module) is een rekenprogramma voor berekeningen rondom de sterkte van dijken. Hiermee kunnen fragility curves worden opgesteld maar ook inzicht verkregen worden in de actuele sterkte. Deze software is ontwikkeld voor de waterschappen door Deltares. DamLive bouwt verder op de rekenmodule onder DAM maar wordt gebruikt om met de huidige waterstanden berekeningen uit te voeren. Het is ontworpen op met Delft-FEWS te werken, maar kan ook gebruikt worden met Toolbox Continu Inzicht.

De koppeling met DamLive bestaat uit twee delen: runnen van DamLive en verwerken van de output. Zie ook de notebook in tests\examples\development_notebooks\dam_live voor een volledig voorbeeld van begin tot einds.

Runnen van DamLive

Om DamLive te runnen vanuit de toolbox moet DamLive geïnstalleerd worden. De binaries (bestanden) en licentie moet via Deltares worden verkregen. De zip met binaries kan worden uitgepakt. Deze locatie moet in het .env bestand komen te staan: DAMLIVE_EXE="...\DamLive.exe". Hiermee kan de toolbox zelf damlive op de juiste manier aanroepen. Meer informatie over DamLive is hier te vinden

Installeren

Verifieer of DamLive juist is geïnstalleerd: ...\DamLive.exe --help.

Als dit goed gaat, zou het volgende moeten verschijnen:

DamLive 26.1.0.7015
Copyright © Deltares 2026

ERROR(S):
  -d/--damxFile required option is missing.

Usage: damlive[.exe] -d DamXInputFile -i InputTimeSeriesFileName  -o
...

Deze opzet is getest met DamLive versie 26.1.0.7015.

Configuratie

Om DamLive te gebruiken moet een {project_naam}.damx bestand beschikbaar zijn, dit is uitvoer van een Dam stabiliteit berekening. Ook moet een map met de stix bestanden: {project_naam}.geometries2D waar in het .damx bestand naar wordt verwezen. Deze moeten beide in de root_dir staan. De projectnaam moet meegeven worden in de opties van de configuraties, in het configuratie voorbeeld is project_naam: WV2030_Purmer. De logging van DamLive.exe kan worden terug gegeven aan de gebruiker, dit is in het voorbeeld terug te vinden.

Om DamLive te runnen moeten twee data adapters worden doorgegeven: grondwaterstanden en parameters. De waterstanden moeten voldoen aan het schema voor belastingen, zie ook de module overbelastingen. De parameters zijn specifiek voor DamLive, deze moet bevatten parameter_names en parameter_values. Bij het voorbeeld staan twee smaken: Bishop en UpliftVan, deze zijn vanuit DamLive xml bestanden, maar zijn in de Toolbox Continu Inzicht csv bestanden. In de csv bestanden in het scheidingsteken_, waarbij <CalculationModules><StabilityInside> opgeslagen wordt de parameter naam: CalculationModules_StabilityInside.

De uitvoer van de berekening zijn .stix bestanden, deze kunnen met UpdateDamLive.unzip_damlive_results uitgepakt worden naar een verzameling van .json bestanden. De json bestanden vormen de input voor de functie CombineDamLiveResults hieronder beschreven.

Configuratie
Code

GlobalVariables:
    rootdir: "data_sets"
    moments: [ 0, 24 ]
    calc_time: "2024-11-06 08:00:00"
    UpdateDamLive:
        DAMLIVE_FILE: 'WV2030_Purmer.damx'

DataAdapter:
    default_options:
        csv:
            sep: ","
    waterstanden_xml_uur:
        type: xml_timeseries
        path: "waterstanden_fews_hourly.xml"
    parameters_bishop_csv:
        type: csv
        index: True
        path: "parameters_bishop.csv"
    # of
    parameters_uplift_csv:
        type: csv
        index: True
        path: "parameters_uplift.csv"
    output_file:
        type: csv
        path: test.csv

from toolbox_continu_inzicht import Config, DataAdapter
from toolbox_continu_inzicht.dam_live import UpdateDamLive

config = Config(config_path="config.yaml")
config.lees_config()
data_adapter = DataAdapter(config=config)

update_dam_live = UpdateDamLive(data_adapter=data_adapter)
# om meer informatie terug te krijgen van DAMLIVE, kan de logging level op INFO/DEBUG worden gezet.
update_dam_live.data_adapter.set_global_variable("logging", {"level": "INFO"})
update_dam_live.data_adapter.init_logging(re_initialize=True)

update_dam_live.run(
    input=["waterstanden_xml_uur", "parameters_bishop_csv"], output="output_file"
)

update_dam_live.unzip_damlive_results()

Verwerken output

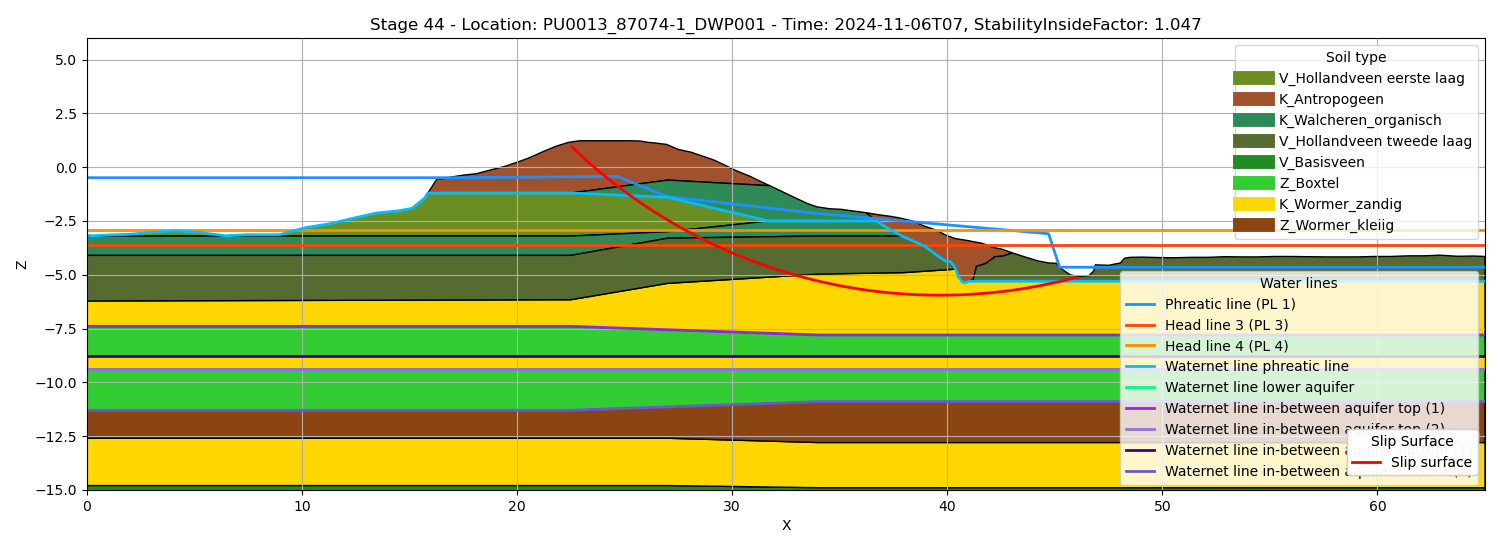

Met de uitgepakte .stix bestanden zijn een verzameling van json bestanden. Deze kunnen met de functie CombineDamLiveResults gecombineerd worden tot 3 tabellen. Als de root_dir goed staat naar de uitgepakte stix map, dan is de onderstaande configuratie voldoende. Een uitzondering is het kleuren schema, deze kan een map hoger dan de stix bestanden worden geplaatst. Hier kan een mapping worden gemaakt met de kollomen: type,name,color, om het figuur weer te geven. Deze tabellen kunnen direct worden gevisualiseerd met CombineDamLiveResults.plot_stage of opgeslagen en later worden getoond. Een voorbeeld hier van is het volgende figuur: Figuur van een damlive resultaat

Configuratie
Code

GlobalVariables:
  rootdir: "data_sets/unpacked_stix_file"

DataAdapter:
  scenario:
    type: stages
    path: scenarios

  geometries:
    type: geometries
    path: geometries

  soillayers:
    type: soillayers
    path: soillayers

  soils:
    type: soils
    path: soils.json

  waternets:
    type: waternets
    path: waternets

  calculationsettings:
    type: calculationsettings
    path: calculationsettings

  colors:
    type: csv
    relative_file: data_sets/colors.csv

  merge_soil:
    type: csv
    path: merged_soil.csv

  merge_waternet:
    type: csv
    path: merged_waternet.csv

  merge_calculations:
    type: csv
    path: merged_calculations.csv

from toolbox_continu_inzicht import Config, DataAdapter
from toolbox_continu_inzicht.dam_live import CombineDamLiveResults

config = Config(config_path="config.yaml")
config.lees_config()
data_adapter = DataAdapter(config=config)

combine_damlive_results = CombineDamLiveResults(data_adapter=data_adapter)

combine_damlive_results.run(
    input=[
        "scenario",
        "geometries",
        "soils",
        "soillayers",
        "waternets",
        "calculationsettings",
        "colors",
    ],
    output=["merge_soil", "merge_waternet", "merge_calculations"],
)

# optioneel
stage_id = list(combine_damlive_results.df_merged_soils.stage_id.unique())
fig, ax = combine_damlive_results.plot_stage(
    stage_id=int(stage_id[0]),
    xlim=(0, 65),
    ylim=(-15, 6),
)
